Wo sitzt der Zahnriemen Renault Grand Espace IV JK

Der Zahnriemen beim Renault Grand Espace IV JK

Der Zahnriemen befindet sich an der linken Seite des Motorblocks (wenn man vor dem Fahrzeug steht ober eben rechts wenn man im Fahrzeug sitzt), direkt unter der Motoraufhängung. Zum Freilegen des Zahnriemens wird grundsätzlich kein Spezialwerkzeug benötigt. Dazu benötigt man lediglich, einige Ziegelsteine mit einem Holzbrett zum Fixieren des Motorblocks, eine Knarre mit 13er-Nuß oder einen einfachen 13-er Ringschlüssel zum Lösen der Motoraufhängung und einen 10er-Ringschlüssel zum Lösen der Kunststoffverkleidung unter der Motoraufhängung (wenn nötig).
Um den Zustand des Zanriemens zu begutachten, genügt es zum Teil nur die obere Seite der Zahnriemenverkleidung zu entfernen, so wie es auf den unteren Fotos dargestellt ist. Etwas Fingerspitzengefühl ist auch hier von Vorteil!

Tipp:Überprüfen Sie bei dieser Gelegenheit gleich auch die Motoraufhängung mit. Diese ist oft verschlissen und lässt sich leicht selber austauschen/reparieren. Auf den unteren Fotos ist eine defekte Motoraufhängung zu sehen.

ACHTUNG! Alle Angaben und Reparaturbeschreibungen sind rein informativer Natur und ohne Gewähr. Für Schäden an Personen oder am Fahrzeug übernimmt www.injektor-sitzt-fest.de keine Haftung!

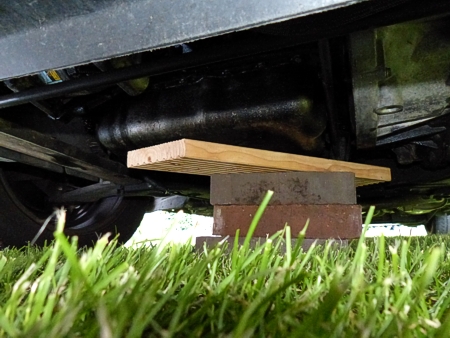

Handbremse anziehen oder Fahrzeug gegen Wegrollen sichern. Nun den Motorblock von unten unterstützen, damit es nach dem Lösen der Motoraufhängung nicht nach unten durchfällt. Alternativ bietet sich hier auch ein Wagenheber mit einem Holzbrett als Unterlage an, um die Ölwanne nicht zu beschädigen.

Motoraufhängung Renault Grand Espace IV JK

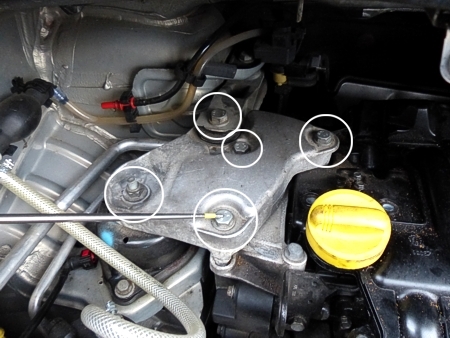

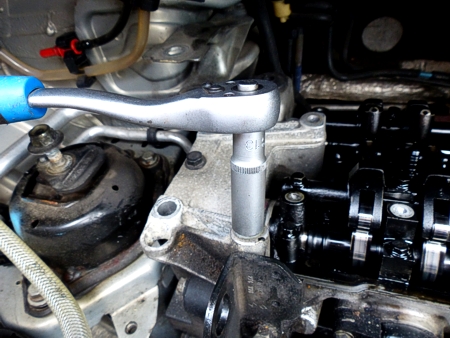

Wurde der Motorblock von unten gewissenhaft unterstützt, müssten nun die 5 Schrauben (eingekreist) mit einem 13-er Schlüssel von der Motoraufhängung gelöst werden. Achtung, hier entsteht das Gefühl dass der Motor trotz Unterstützung nach unten zieht. Das täuscht, weil sich die Fahrzeugkarosserie durch das fehlende Gegengewicht des Motors nach oben hebt und das widerum durch die Spannung der Federn an der Vorderachse. Der Motor selbst, bleibt dabei auf der selben Höhe. Überprüfen Sie trotzdem bei Unsicherheit ob die Motorunterstützung richtig sitzt.

Motorlager rechts Renault Grand Espace IV JK

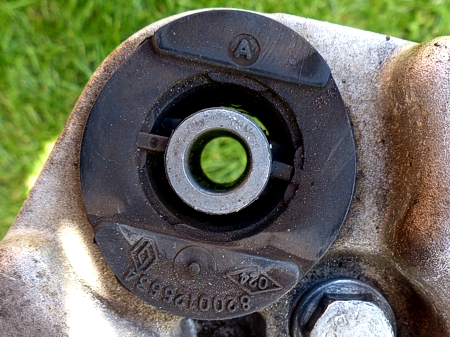

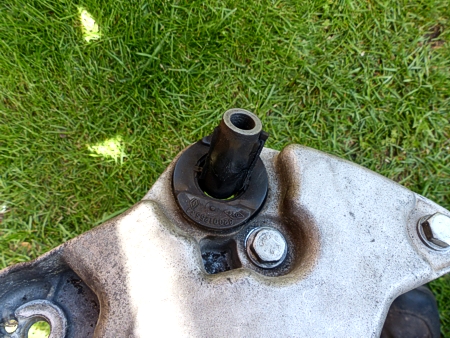

Die Platine der Motoraufhängung entnehmen. Hier ist die verschlissene Gummi-Manschette (Motorlager) der Motoraufhängung zu sehen. Die innere Metallhülse hat sich von der äußeren Ummantelung gelöst und lässt sich herausziehen.

Motorlager 8200125534 Renault Grand Espace IV JK

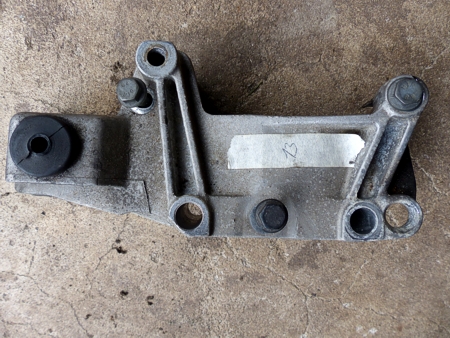

Hier ist das Motorlager der Motoraufhängung mit der Original-Teilenummer 8200125534 zu sehen.

Zahnriemenabdeckung Renault Grand Espace IV JK

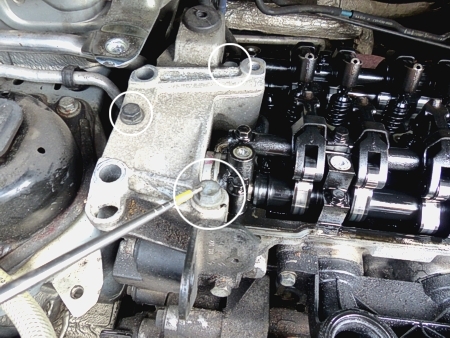

Nun die darunter liegende Alu-Abdeckung des Zahnriemenraumes mittels 3 Schrauben (eingekreist) mit einem 13-er Schlüssel lösen.

wo sitzt Zahnriemen beim Renault Grand Espace IV JK

Auf diesen Bildern ist zu sehen, dass die Nockenwellen des Zylinderkopfes freiliegen. Dieser Arbeitsschritt muß nicht durchgeführt werden, die Aufnahmen entstanden als die Zylinderkopfdichtung am selben Fahrzeug gewechselt wurde.

Zahnriemen selber finden Renault Grand Espace IV JK

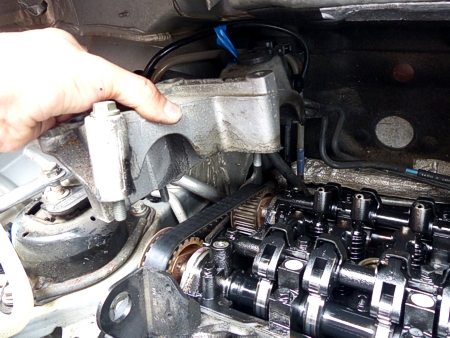

Nach dem Lösen der letzten 3 Schrauben die Alu-Abdeckung nach oben abziehen und schon ist der Zahnriemen zu sehen...

Zahnriemen überprüfen Renault Grand Espace IV JK

Hier ist die Zahnriemenabdeckung zu sehen...
Bei Bedarf kann auch die restliche Zahnriemenabdeckung aus Kunststoff entfernt werden. Dazu müssten die 10-er Schrauben dem Verkleidungsrand der Zahnriemenabdeckung entlang gelöst werden. Die Schrauben sind gut sichtbar, jedoch schwer zugänglich sind. Für diesen Arbeitsschritt den wir hier nicht weiter beschreiben, ist gute Fingerfertigkeit gefragt...
